超高速激光熔覆（EHLA）是基于传统激光熔覆，通过精确控制粉末束流的运动轨迹，改变粉末的熔化位置，使其在到达基体前与激光交汇并吸收大部分激光能量，随后以熔融态进入熔池，快速凝固后形成防护涂层。超高速激光熔覆有效解决了传统激光熔覆效率低的瓶颈难题，是替代电镀的新型绿色技术。

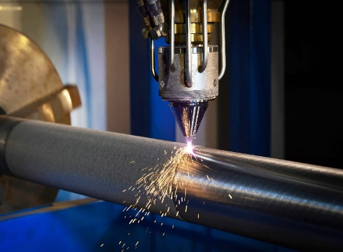

△ 超高速激光熔覆原理示意图

                ▍ 技术优势

                      ●  熔覆线速率范围20~200m/min

                      ●  熔覆效率0.5~1.5m2/h

                      ●  熔覆层厚度50~800μm

                      ●  粉末利用率高达90%

                      ●  热输入低，热影响区＜100μm

                                                                                       ●  熔覆层稀释率＜1%

                                                                                       ●  熔覆层表面粗糙度Ra＜10μm，后续无需车削加工，可直接磨削

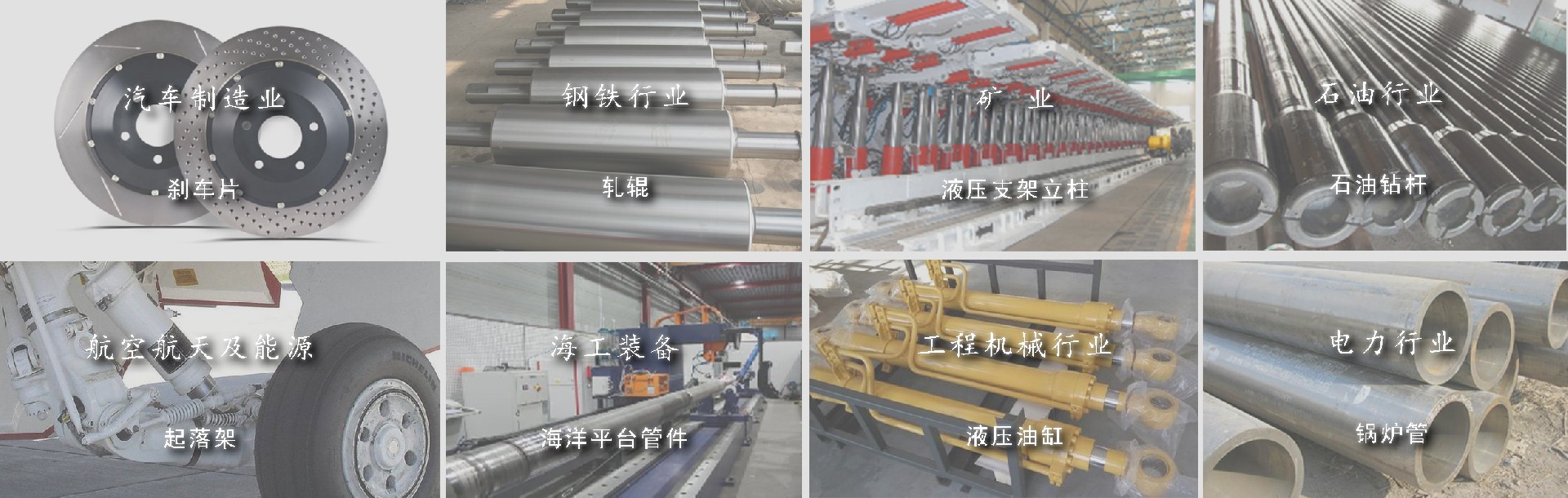

▍ 行业应用

围绕超高速激光熔覆技术形成了 “专用粉末材料-核心关键部件-成套装备集成-工艺技术开发” 的完善技术体系。针对零件表面耐磨、耐腐蚀、耐高温及抗氧化等性能需求，可制备铁基、镣基、钻基、复合材料等多种功能复合涂层，已在煤矿机械、工程机械、石油钻 采、钢铁冶金等多个领域实现应用。

▍ 典型产品

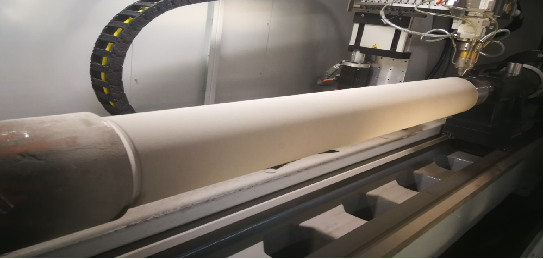

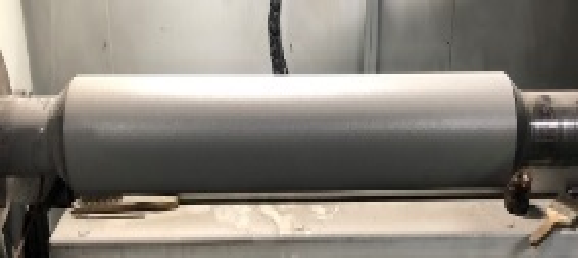

                              煤矿液压支架立柱                                                                                                                    轧辊

                         产品要求：耐蚀                                                     产品要求：耐磨

               熔覆厚度：单边0.6mm                                                熔覆厚度：单边0.5mm

               熔覆效率：0.45m2/h                                                 熔覆效率：0.50m2/h

                 熔覆层硬度：＞55HRC                                                        熔覆层硬度：＞62HRC

                 产品性能：盐雾试验2000h以上                                           产品性能：使用寿命提高2倍

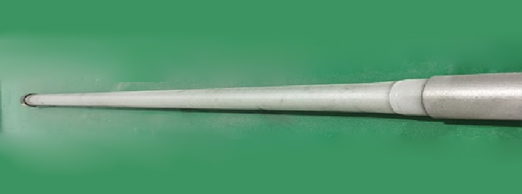

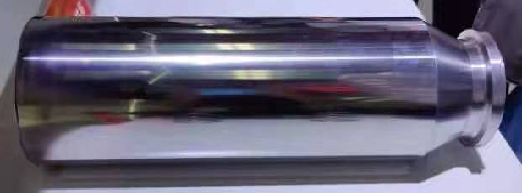

                                    石油钻杆                                                                                                                            石油柱塞

                产品要求：耐冲蚀                                                             产品要求：耐磨耐蚀

                熔覆厚度：单边0.55mm                                                         熔覆厚度：单边0.45mm

                熔覆效率：0.50m2/h                                                           熔覆效率：0.6m2/h

                熔覆层硬度：＞62HRC                                                          熔覆层硬度：＞62HRC

                产品性能：下井服役寿命提高3倍                                                产品性能：使用寿命提高3倍
